Loại 321 - Bộ phận chịu kéo gia cường cho kết cấu đỡ đúc tại chỗ: Loại này sử dụng các đoạn thép kênh 10# kép, có kết cấu tương tự như các bộ phận hợp âm trên cầu Bailey. Nó kết nối với các phần c...

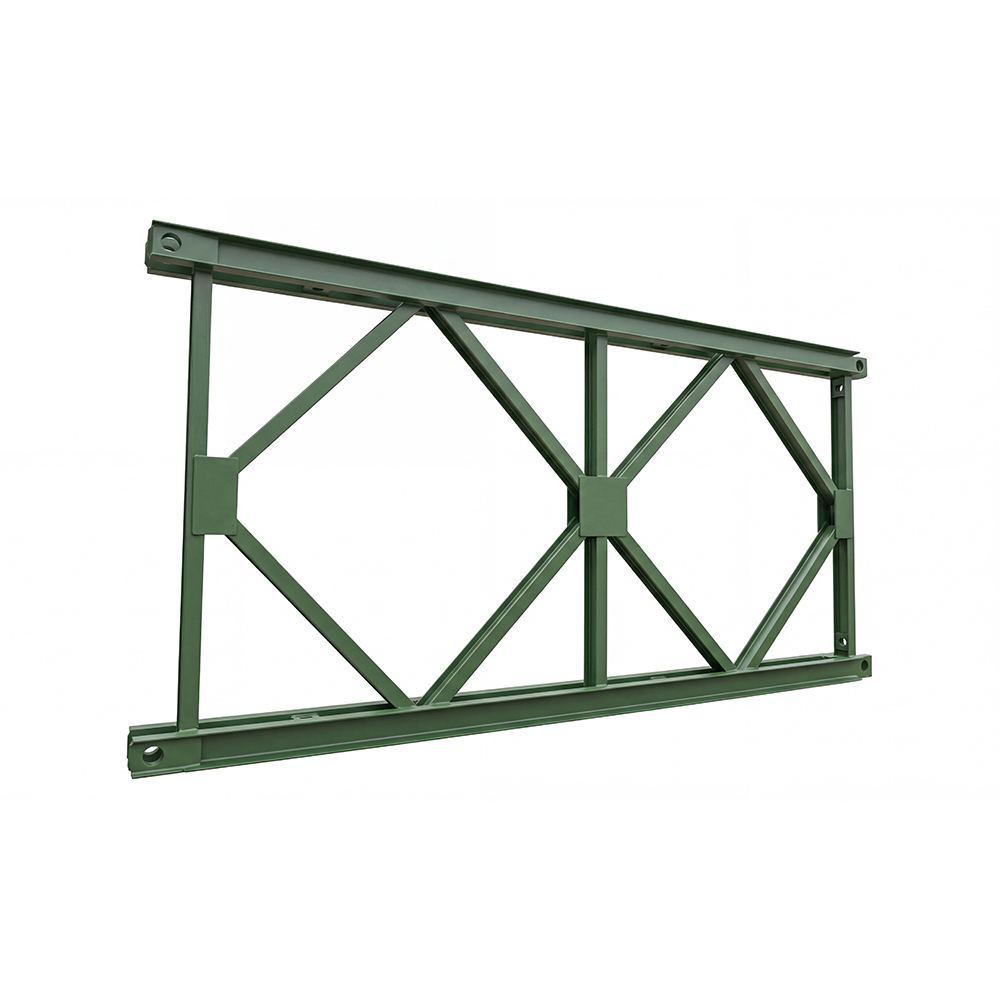

Xem chi tiếtLoại 321 - Kết cấu đỡ đúc tại chỗ Tấm cầu Bailey: Các thanh dây cung của tấm cầu Bailey được làm bằng thép kênh 10# tiết diện kép, các bộ phận dọc và chéo được làm bằng dầm chữ I 8#. Toàn bộ cấu trúc được hàn để tạo thành hình chữ thập, tạo ra cấu trúc ổn định và đáng tin cậy, không dễ bị xoắn hoặc biến dạng. Khả năng chịu lực lý thuyết của các cấu kiện dây cung là 560 KN, khả năng chịu tải lý thuyết của các cấu kiện thẳng đứng là 560 KN, khả năng chịu tải lý thuyết của các cấu kiện chéo là 171,5 KN. Các tấm Bailey đóng vai trò là thành phần chịu lực chính của toàn bộ cây cầu và được kết nối bằng các chốt Bailey.
| Kích thước bên ngoài | 3115*1500*176mm |
| Kích thước khoảng cách trung tâm | 3000*1400mm |
| Chất liệu | Q355B |
