Loại 321 - Dầm ngang cho cầu Bailey: Được lắp đặt trên các chốt dây cung phía dưới của tấm cầu Bailey và được cố định bằng kẹp dầm ngang. Ngoài ra, mỗi phần có một thanh ngang được kết nối với tấm...

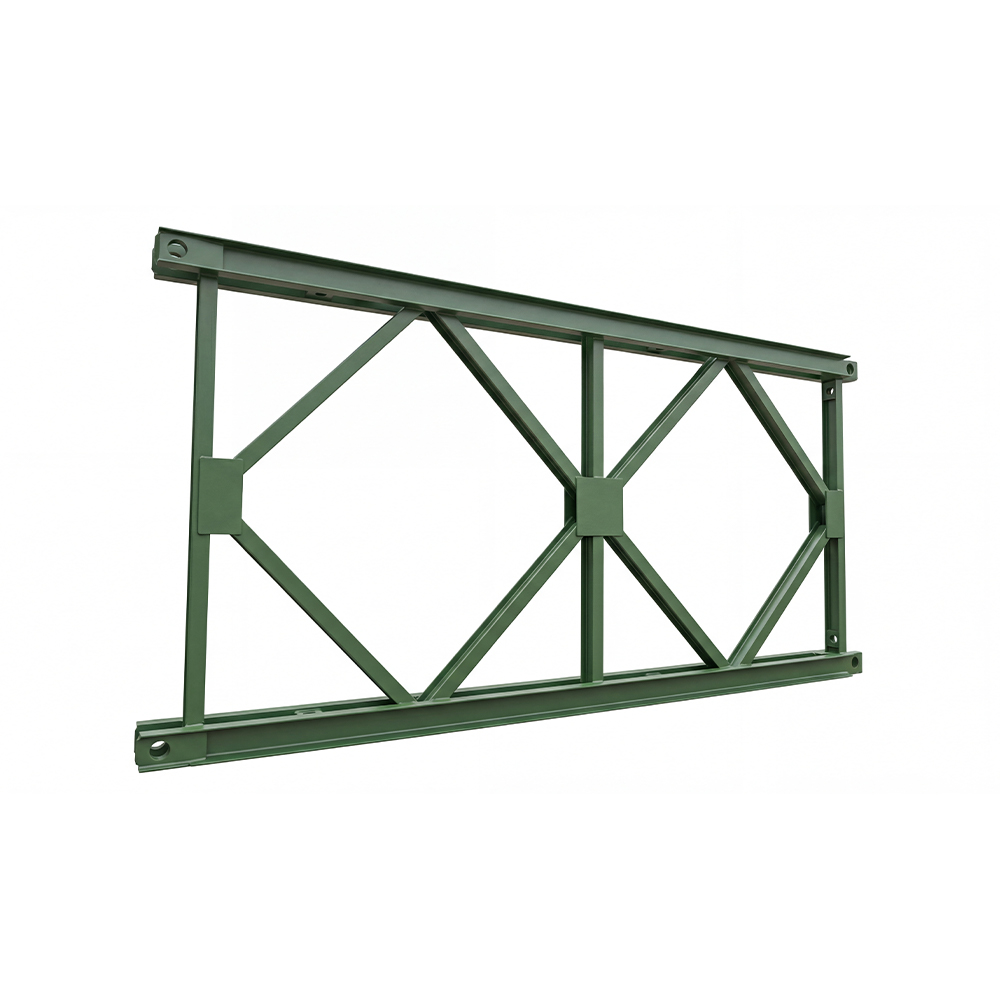

Xem chi tiếtCác bộ phận hợp âm của các tấm cầu Bailey được làm bằng thép kênh 10# tiết diện đôi, các bộ phận dọc và chéo được làm bằng dầm chữ I 8#. Toàn bộ cấu trúc được hàn để tạo thành hình chữ thập, tạo ra cấu trúc ổn định và đáng tin cậy, không dễ bị xoắn hoặc biến dạng. Khả năng chịu lực lý thuyết của các cấu kiện dây cung là 560 KN, khả năng chịu tải lý thuyết của các cấu kiện thẳng đứng là 560 KN, khả năng chịu tải lý thuyết của các cấu kiện chéo là 171,5 KN. Các tấm cầu Bailey đóng vai trò là bộ phận chịu tải chính của toàn bộ cây cầu và được kết nối bằng các chốt Bailey.
| Kích thước bên ngoài | 3115*1500*176mm |
| Kích thước khoảng cách trung tâm | 3000*1400mm |
| Chất liệu | Q355B |
